Универсальный пульт управления (УПУ)

Работает по протоколу обмена информацией с исполнительными устройствами программы «Полигон» и предназначен для управления мишенной обстановкой, вспомогательным оборудованием и связью на объектах огневой подготовки:

— войсковое стрельбище;
— танковая директриса;
— танковый огневой городок;
— директриса боевых машин (БМП, БТР).

Универсальный пульт управления – (УПУ) обеспечивает:

— «накрытие» мишенного поля размером: ширина — до 500м; глубина — до 2500м.;
— подготовку до 20 вариантов расположения мишеней и их показа в режиме автоматического управления;
— автоматическое (до 600 сек.) и ручное управление подъемом и опусканием мишенных щитов;
— имитацию “стрельбы противника“ в ночное время с помощью светового оборудования;
— управление по радиоканалу или по «проводам», полигонным оборудованием;
— изменение по радиоканалу номера любой мишенной установки;
— ведение базы данных до ста подразделений;
— ведение базы данных результатов стрельбы до 900 стреляющих в каждом подразделении;
— управление рубежом (подъем и опускание) в ручном режиме;
— возможность повторного показа при поражении в автоматическом режиме;
— отображение попаданий в обкладочный мишенный щит («голова», «грудь», «ноги»);
— отображение попаданий («свой», «чужой»);
— возможность работы до 8 комплексов, помещенных непосредственно вблизи друг от друга, без взаимного электромагнитного влияния;
— управление фиксатором прохождения рубежа;
— работу встроенного элетросигналиста- ЭС;
— управление визуальным сигнальным устройством- ВСУ.

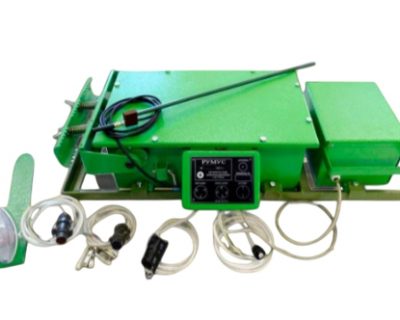

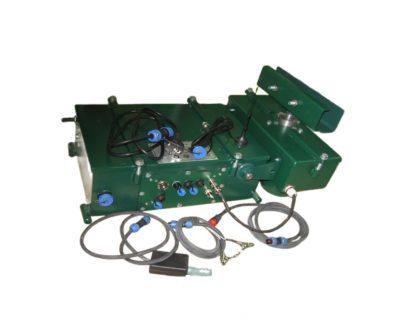

Радиоуправляемая мишенная установка средняя (РУМС)

Радиоуправляемая мишенная установка средняя (РУМС) предназначена:

— для показа средних мишеней при обучении стрельбе по появляющимся целям и выдачи результатов стрельбы на командный пункт.
— подъём и опускание мишени посредством электропривода
— регистрация поражения мишени;
— световая имитация в соответствии с задаваемыми режимами;
— дистанционная установка режимов с компьютера по линии радиосвязи;

Радиоуправляемая мишенная установка средняя (РУМС) обеспечивает показ мишеней № 4, 5, 5а, 5б, 6, 7, 7а, 8, 8а, 9, 9а, 9б, 9в, 10, 10а- согласно требованиям Курса стрельб.

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	110-220 50 Гц 24±10%
2	Время подъема мишенного щита при максимальном моменте, не более	С.	1,5-2
3	Время опускания мишенного щита при максимальном моменте, не более	С.	1,5-2
4	Параметры световой имитации стрельбы из стрелкового оружия: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 3-5 4-6
5	Параметры световой имитации стрельбы артиллерии: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 2-3 4-6

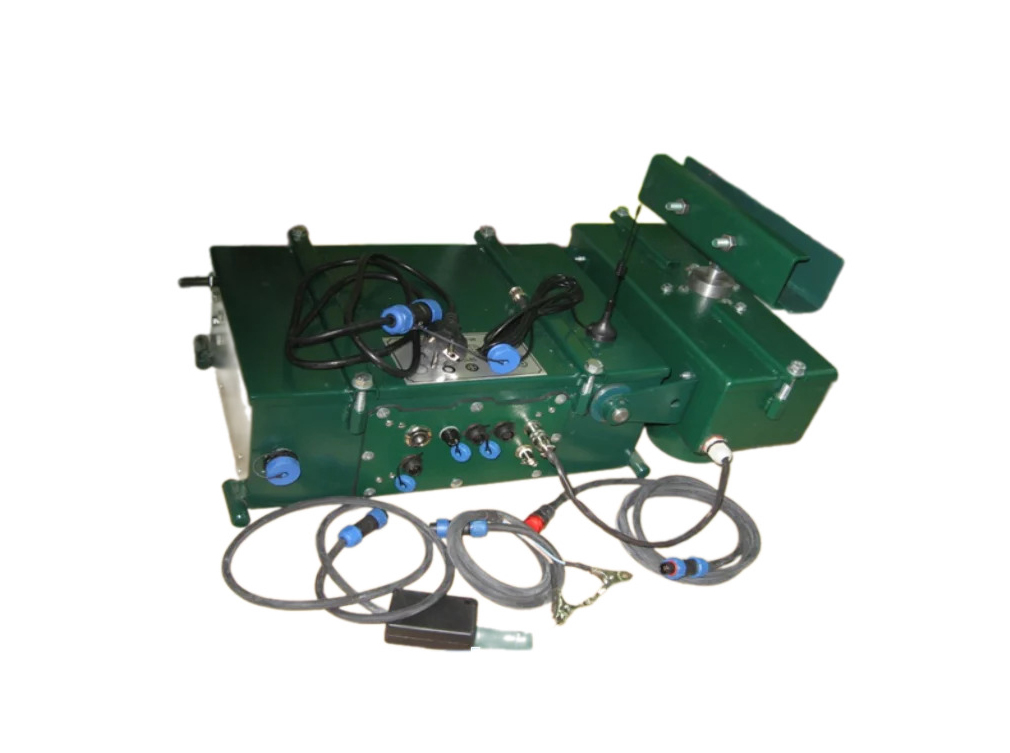

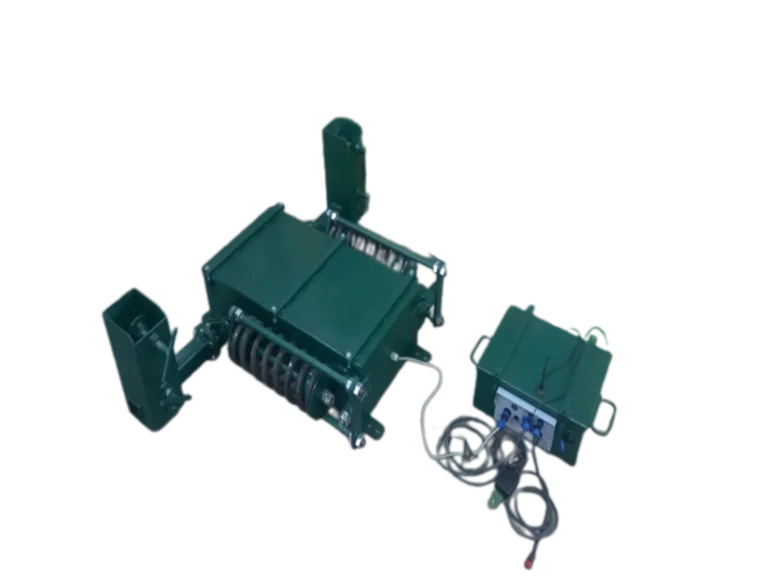

Радиоуправляемая мишенная установка тяжелая (РУМТ)

Радиоуправляемая мишенная установка тяжелая (РУМТ) предназначена:

— для подъема тяжелого мишенного щита обозначающей военную и иную технику противника (или иных целей) при проведении практических стрельб из боевого оружия (тяжелого вооружения), при обучении стрельбе по появляющимся целям и выдачи результатов стрельбы на командный пункт.
— подъём и опускание мишени посредством электропривода;
— регистрация поражения мишени;
— световая имитация в соответствии с задаваемыми режимами;
— дистанционная установка режимов с компьютера по линии радиосвязи

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	110-220 50 Гц 24±10%
2	Время подъема мишенного щита при максимальном моменте, не более	С.	8-10
3	Время опускания мишенного щита при максимальном моменте, не более	С.	8-10
4	Параметры световой имитации стрельбы из стрелкового оружия: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 3-5 4-6
5	Параметры световой имитации стрельбы артиллерии: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 2-3 4-6

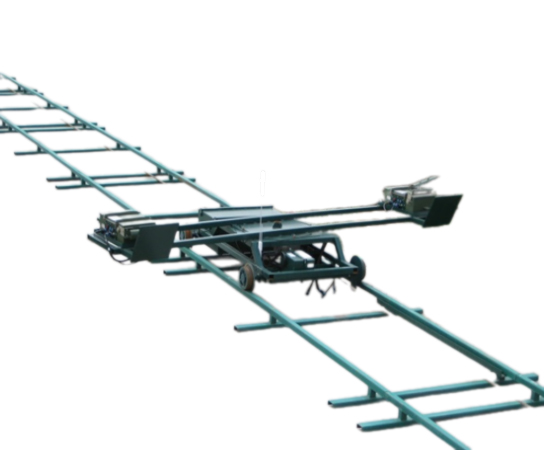

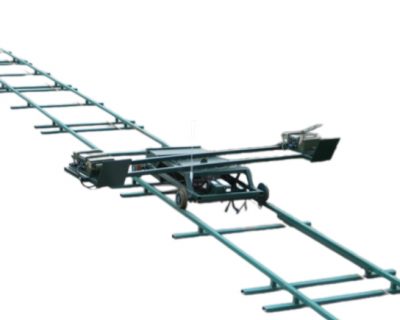

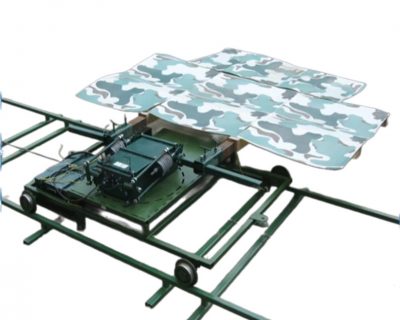

Установка движущихся целей средняя радиоуправляемая (УДЦС)

Установка движущихся целей средняя радиоуправляемая (УДЦС) предназначена для движения двух средних мишеней (до мишени № 11 включительно) по среднему рельсовому пути П-0.9 при обучении стрельбе из стрелкового оружия по движущимся целям.

Установка движущихся целей средняя радиоуправляемая (УДЦС) обеспечивает:

— показ бегущего противника (2 цели);
— изменение угла поворота верхней рамы тележки относительно нижней, курсовой угол к огневому рубежу в интервале от 0˚ до 90˚;
— обеспечивает возможность приема/передачи информации и управления работой от пульта по радиоканалу с возможностью подключения к существующим сетям питания.
— остановку в автоматическом и ручном режимах.

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	110-220 50 Гц 24±10%
2	Скорость движения тележки	м/с.	2-3
3	Ширина рельсовой колеи	мм.	900

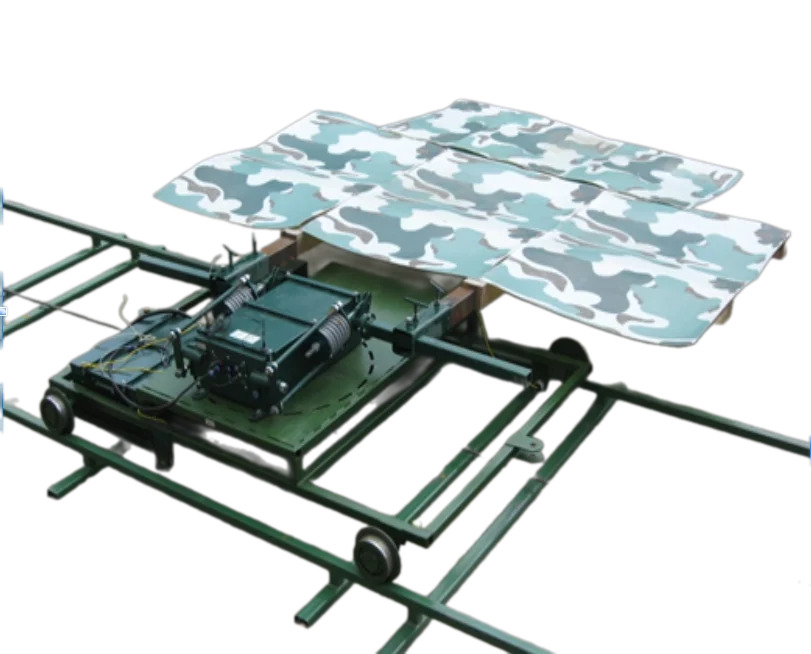

Установка движущей цели тяжелой радиоуправляемая (УДЦТ)

Установка движущей цели тяжелой радиоуправляемая (УДЦТ) предназначена для перемещения одной тяжёлой мишенной установки, обозначающей военную и иную технику противника по рельсовому пути, при обучении стрельбе по движущимся целям (танкам, бронетранспортерам, автомобилям, противотанковым орудиям).

Установка движущей цели тяжелой радиоуправляемая (УДЦТ) обеспечивает:

— прием/передачу информации и управления работой от пульта по радиоканалу с возможностью подключения к существующим сетям питания.
— перемещение по путепроводу или по стационарному железнодорожному пути;
— остановку в автоматическом и ручном режимах.

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	110-220 50 Гц 24±10%
2	Скорость движения тележки	м/с.	4-5
3	Ширина рельсовой колеи	мм.	1524

Радиоуправляемая мишенная установка подъёмно-поворотная

Радиоуправляемая мишенная установка подъёмно-поворотная (РУМП) предназначена для показа имитации «свой-чужой» (или иных целей) при обучении стрельбе по появляющимся целям и выдачи результатов стрельбы на командный пункт.

Радиоуправляемая мишенная установка подъёмно-поворотная (РУМП) обеспечивает:

— подъём, опускание и поворот мишенного щита посредством электропривода;
— регистрация поражения мишенного щита («свой-чужой»);
— световая имитация в соответствии с задаваемыми режимами;
— дистанционная установка режимов с пульта управления по линии радиосвязи;

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	110-220 50 Гц 24±10%
2	Время подъема мишенного щита при максимальном моменте, не более	С.	1,5-2
3	Время опускания мишенного щита при максимальном моменте, не более	С.	1,5-2
4	Время поворота «свой- чужой», не более	С.	0,5
5	Параметры световой имитации стрельбы из стрелкового оружия: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 3-5 4-6
6	Параметры световой имитации стрельбы артиллерии: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 2-3 4-6

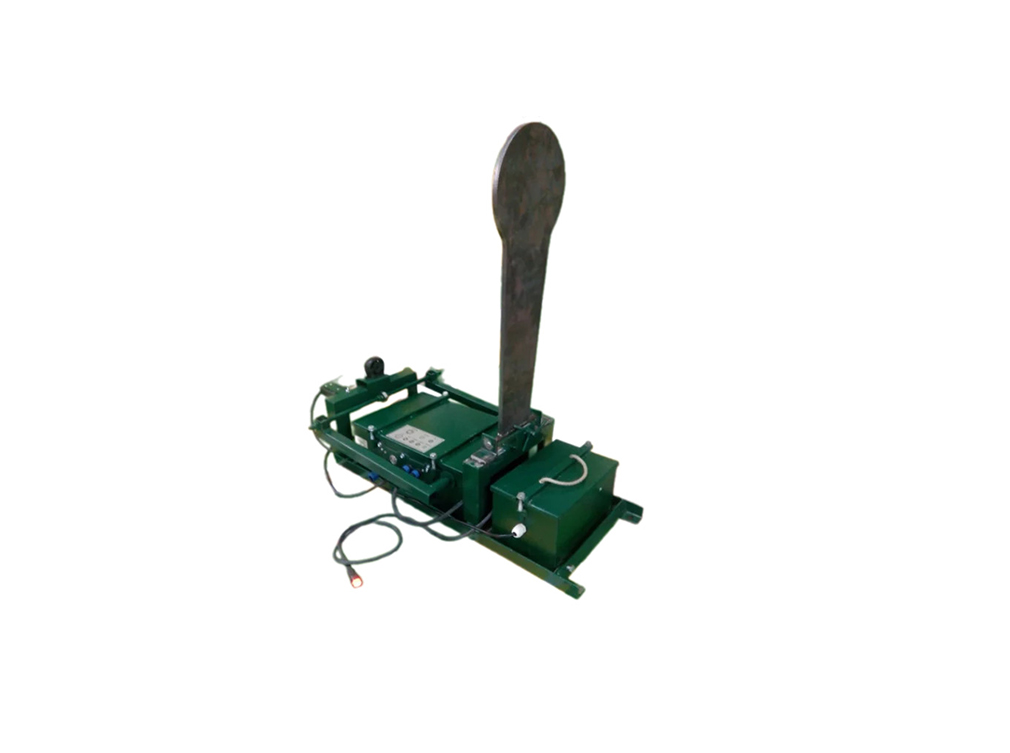

Поппер классический само- взводящийся радиоуправляемый (УПС)

Поппер классический само-взводящийся радиоуправляемый (УПС) предназначен для подъема мини- Поппера обозначающего противника (или иных целей) при проведении практических стрельб из боевого оружия, при обучении стрельбе.

Поппер классический само-взводящийся радиоуправляемый (УПС) обеспечивает:

— подъём мини- Поппера;
— регистрация поражения;
— дистанционная установка временных режимов взвода Поппера мини с компьютера по линии радиосвязи.

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	110-220 50 Гц 24±10%
2	Время подъема Поппера при максимальном моменте, не более	С.	4-5
3	Параметры световой имитации стрельбы из стрелкового оружия: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 3-5 4-6
4	Параметры световой имитации стрельбы артиллерии: - частота вспышки лампы имитации; - паузы между сериями вспышек лампы; - время имитации.	Гц С. С.	4 2-3 4-6

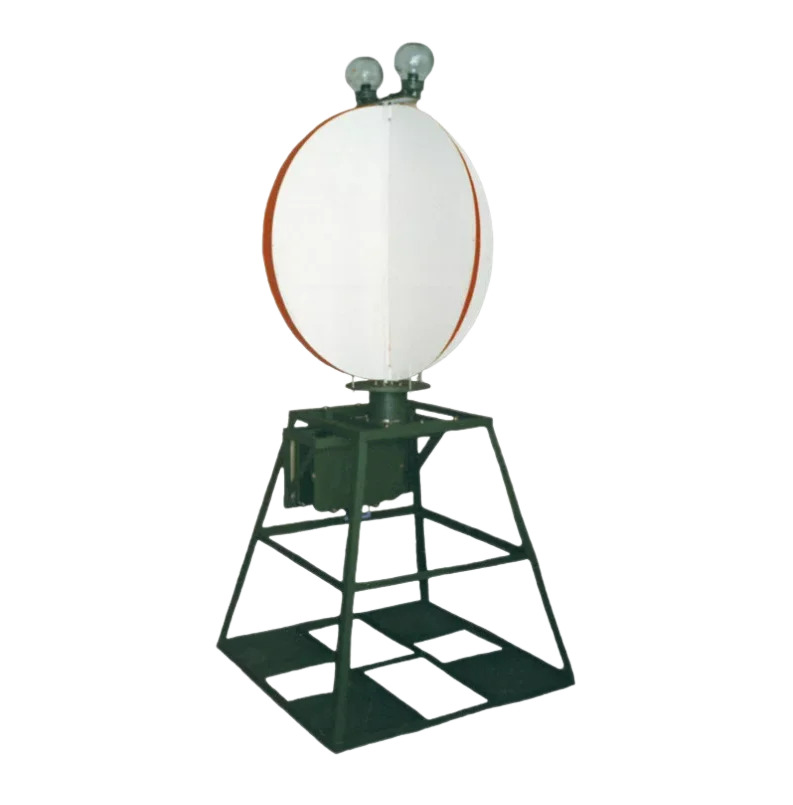

Визуально сигнальное устройство (ВСУ)

Визуально сигнальное устройство (ВСУ) предназначено для визуального оповещения в дневное и ночное время об открытии огня при обучении стрельбе на полигонах, войсковых стрельбищах и директрисах.

Визуально сигнальное устройство (ВСУ) обеспечивает:

— В дневное время сигнал о проведении стрельбы с помощью раскрытия специальных лепестков (шар изменяющий цвет белый/красный);
— В ночное время шар и фонари белый/красный;

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	220 50 Гц
2	Время отработки команды огонь, отбой, не более	С.	4-5

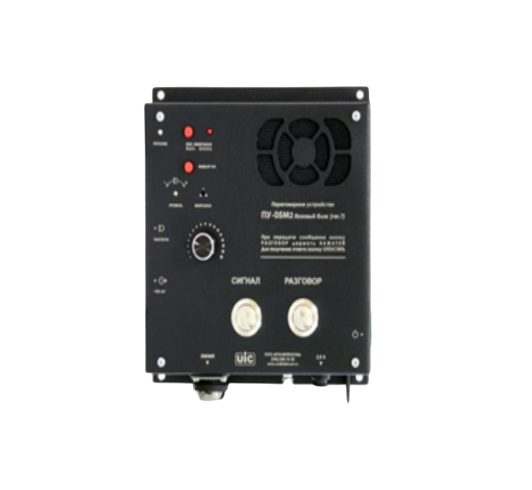

Громкоговорящая связь (ГГС)

Громкоговорящая связь (ГГС) предназначена для организации качественной двухсторонней проводной громкоговорящей симплексной (полудуплексной) связи между удаленными абонентами.

Громкоговорящая связь (ГГС) состоит из:

— Базовой станции;
— Удаленных абонентов;
— Громкоговорителей.

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	220 50 Гц
2	Интервал рабочих температур	ºС.	-30…+50

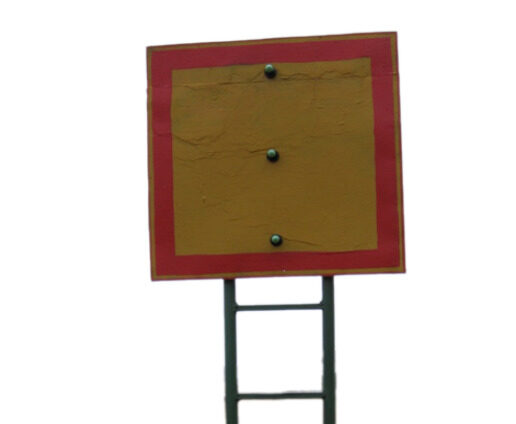

Знаки поля

Знаки поля предназначены для визуального обозначения на местности основного направления стрельбы, безопасных защитных зон рубежа, исходного рубежа, рубежа открытия огня, рубежа прекращения огня.

Знаки поля обеспечивает реализацию своих функций:
— В дневное время визуально за счет размера и цвета;
— В ночное время фонари соответствующего цвета;

№	Тактико- технические характеристики	Ед. изм.	Значение
1	Напряжение питание	В	220 50 Гц
2	Управления питанием		С пульта
